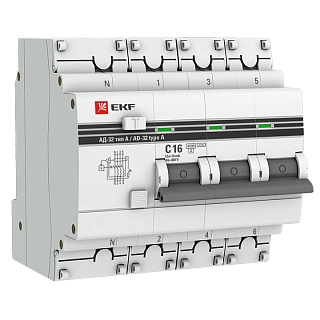

Дифференциальный автомат АД-32 3P+N 16А/10мА (тип А) EKF PROxima

Дифференциальный автомат АД-32 3P+N 16А/10мА (тип А) EKF PROxima

Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки иликороткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Возможна коммутация алюминиевым и медным проводником.Автоматический выключатель дифференциального тока малогабаритный АВДТ-63М EKF PROxima представляет аппарат, сочетающий функции автоматического выключателя с электронным УЗО типа АС в компактном корпусе шириной один модуль. При обнаружении автоматическим выключателем на защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматических выключателей EKF с электронным УЗО – в наличии блока защиты от перенапряжения. Возможна коммутация алюминиевым и медным проводом.

Техническая спецификация

Статус	Регулярная
Защита от ложного срабатывания	Нет
Способ монтажа	DIN-рейка
Тип напряжения	AC (перемен.)
Глубина установочная (встраив.)	40 мм
Производитель	EKF
Гарантийный срок хранения, лет	7
Механическая износостойкость, кол-во циклов	10000
Срок службы, лет	20
Коммутационная износостойкость, кол-во циклов	4000
Наличие сертификата ТРТС	Да
Серия продукции	АД-32
Есть штрихкод на каждой штуке товара	Да
Серия	PROxima
Номинальное импульсное выдерживаемое напряжение Uimp	6 кВ
Номин. напряжение изоляции Ui	500 В
Отключающая способность при коротком замыкании (Icw)	4,5
Устойчивость к импульсному току	4,5 кА
Класс токоограничения	3
Категория перенапряжения	3
Степень загрязнения	3
Гарантийный срок эксплуатации, лет	7
Кратковременная задержка срабатывания	Нет
Частота	50 Гц
Степень защиты (IP)	IP20
Количество защищенных полюсов	3
Отключение нейтрали (N)	Да
Подходит для скрытого монтажа (заподлицо)	Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0...25 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0...16 мм²
С блокировкой	Нет
Рабочая температура окружающей среды	-40...50 °C
Возможна дополнит. комплектация	Да
Общ. количество полюсов	2
Номин. ток	16 А
Количество полюсов	4
Номин. ток утечки	0,01 А
Тип тока утечки	A
Селективная защита	Нет
Отключающая способность по EN 60898	4,5
Номин. отключающая способность по IEC 60947-2	4,5 кА
Модульная ширина (общ. кол-во модульных расстояний)	4,5
Характеристика срабатывания (кривая тока)	C
Номин. напряжение	400...400 В
