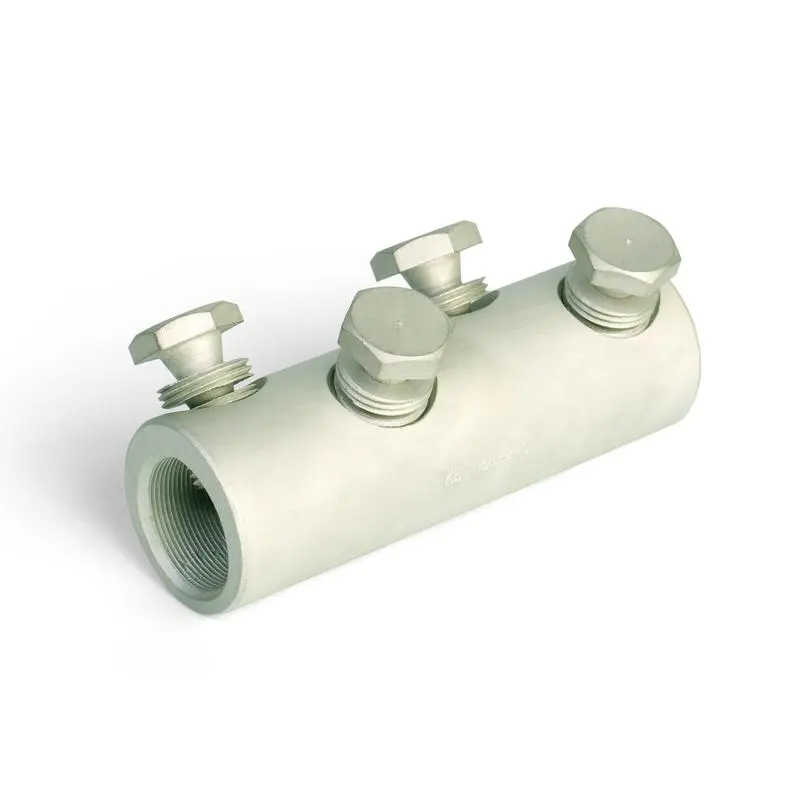

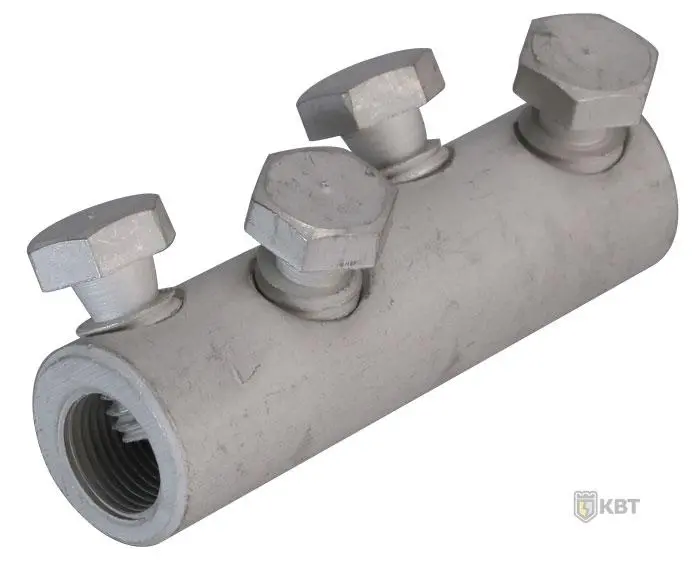

Соединители болтовые с гальваническим покрытием СБЕ-(Л) (КВТ) Евросерия

Артикул: -
(0)
Статус генерального дистрибьютора марки "КВТ"
Консультация и ведение личным менеджером
Индивидуальные цены и накопительная система
Собственный склад и Розничный магазин
Доставка 1-3 дн по всей Беларуси для Юр и Физ лиц
Аккредитованный сервисный центр (профилактика и ремонт)
От 9.95 руб. за 1 шт
В наличии
Доставка 1-3 дня
Способы оплаты
Основные характеристики
Производитель
Модель
СБЕ-(Л)
Выберите нужный вариант товара
Фото
Название и артикул
Цена
Соединитель болтовой 2СБ-10/25(Л) (КВТ) Артикул: -
9.95 руб. за 1 шт
В наличии
- +
Соединитель болтовой 4СБЕ-150/240(Л) (КВТ) Артикул: 65822
45.26 руб. за 1 шт
В наличии
- +
Соединитель болтовой 4СБЕ-25/50(Л) (КВТ) Артикул: 65820
20.27 руб. за 1 шт
В наличии
- +
Соединитель болтовой 4СБЕ-70/120(Л) (КВТ) Артикул: 65821
29.09 руб. за 1 шт
В наличии
- +
Тип СБЕ-(Л)

по ТУ 3449-009-97284872-2006

  • Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие корпуса и болтов: гальваническое
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Основные характеристики

Наименование Сечение (мм²) L(мм) Lв??(мм) d(мм) dв??(мм) N(мм) болтов
2СБ-10/ 25(Л) 10/ 16/ 25 40.0 18.0 13.0 8.0 8.0 2
4СБЕ-25/ 50(Л) 25/ 35/ 50 66.0 31.5 19.0 11.0 12.0 4
4СБЕ-70/ 120(Л) 70/ 95/ 120 90.0 43.5 27.0 17.0 17.0 4
4СБЕ-150/ 240(Л) 150/ 185/ 240 110.0 53.5 37.0 25.0 19.0 4

Что лучше использовать в кабельных муфтах: болтовые наконечники и соединители или под опрессовку?

  • Нельзя однозначно сказать, что лучше использовать в кабельных муфтах – болтовые наконечники и соединители или под опрессовку. И то, и другое одинаково приемлемо для использования в кабельных муфтах, несмотря на то, что эти виды наконечников и соединителей имеют отличия. Основное отличие заключается в методе монтажа. Наконечники и гильзы под опрессовку монтируются на жилу методом опрессовки. Болтовые наконечники и соединители — c помощью прижимных болтов со срывающейся головкой. Болтовые наконечники и соединители значительно дороже, чем наконечники и гильзы под опрессовку. Кроме того, болтовые наконечники и соединители имеют большие габаритные размеры (внутренний и внешний диаметры корпуса). Однако, при этом, болтовые наконечники и соединители являются мультиразмерными и рассчитаны на диапазон сечений, который совпадает с диапазоном сечений кабельных термоусаживаемых муфт. Таким образом, при комплектации кабельных муфт болтовыми наконечниками и соединителями сохраняется мультиразмерность.

Есть ли принципиальная разница в том, сколько болтов присутствует на болтовом соединителе или наконечнике?

  • Число крепежных болтов — очень важный параметр для болтовых наконечников и соединителей. Чем больше количество болтов на один наконечник или соединитель, тем надежнее будет контактное соединение и подключение. Болтовые наконечники и соединители, присутствующие на российском рынке делятся на два типа: наконечники, имеющие по 1-му болту (соответственно, 2 болта для соединителей) и наконечники, имеющие по 2 болта (4 болта для соединителей). Существует также определенная зависимость числа болтов от сечения кабеля: чем больше сечение жилы, тем большее требуется количество болтов. Например, если наконечники и соединители на диапазон сечений 150/240 мм² имеют только один болт (и, соответственно, соединители — всего лишь 2 крепежных болта), этого явно недостаточно для обеспечения необходимой механической прочности и требуемых электрических параметров.
