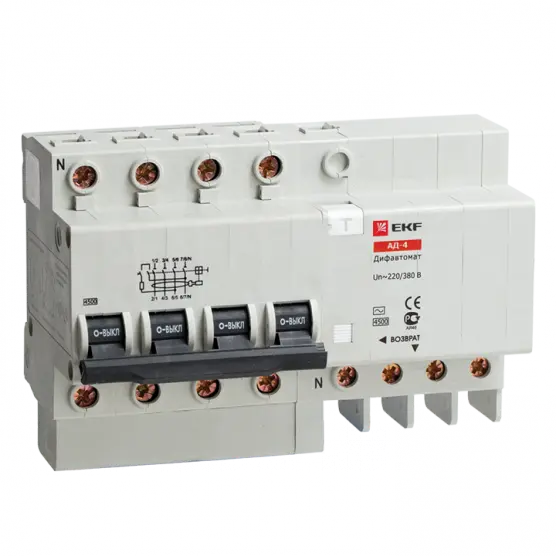

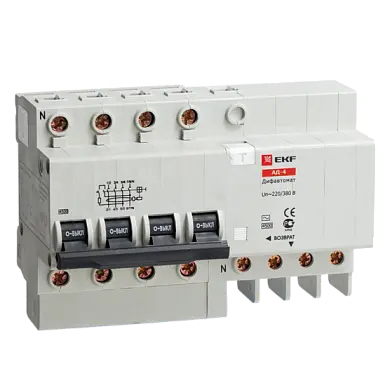

Дифференциальный автомат АД-4S 63А/100мА (характеристика C, тип AC) 4,5кА EKF

Применение

• • Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
• • Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• • Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• • Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.

Преимущества

Углубления на корпусе для охлаждения аппарата

Современная электронная плата с повышенной защитой от импульсных помех

Повышенная жесткость корпуса

Корпус из не поддерживающей горение пластмассы

Наличие кнопки возврата для индикации срабатывания от тока утечки

Панели для пломбировки клемм

Двухпозиционный зажим на DIN-рейку

Монолитная лицевая панель

Индикаторное окно состояния контактов

Cкругленные клеммы с насечками для надежного соединения с проводниками

Описание

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться пр

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).

Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переме

Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Комплектация

1. 1. Автоматический выключатель дифференциального тока серии АД-32.
2. 2. Паспорт.

Паспорт АД-32 EKF PROxima (PDF, 1.5 МБ)
