Дифференциальный автомат АД-32 3P+N 63А/30мА (хар. C, AC, электронный, защита 270В) 4,5кА EKF PROxima

Описание:

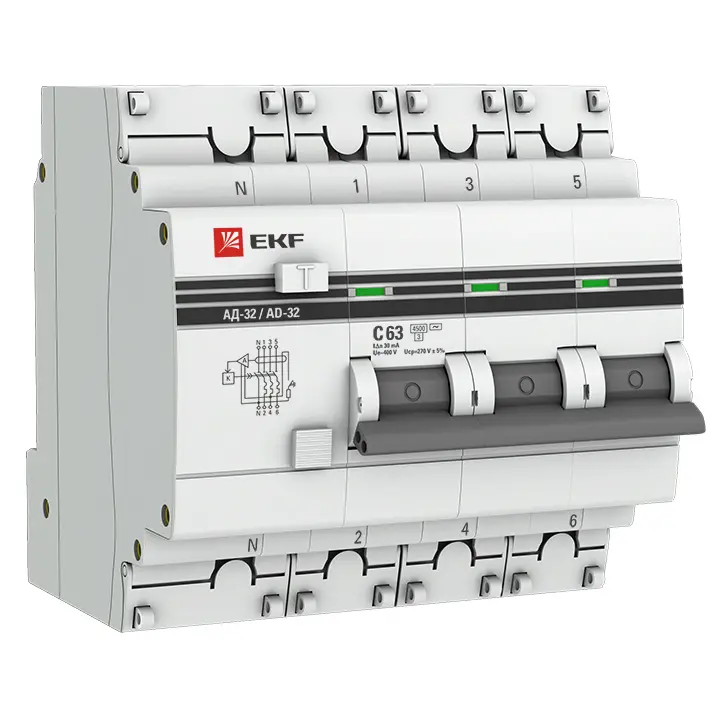

Дифференциальный автомат АД‑32 EKF PROxima 4P (3P+N) с номиналом 63 А и чувствительностью 30 мА — это современное комбинированное устройство, объединяющее функции защитного автоматического выключателя и УЗО. Он способен оперативно отключить цепь при утечке тока на землю, перегрузке или коротком замыкании, обеспечивая надёжную безопасность для электросети и пользователей.

Устройство выделяется наличием встроенного электронного модуля защиты, устойчивого к импульсным перенапряжениям до 4,5 кА. Селективность и чёткое срабатывание по переменному току (тип AC, характеристика C) исключают ложные срабатывания при вводе в эксплуатацию мощных нагрузок.

Четырёхполюсная конструкция рассчитана на сеть 400 В, а защитный корпус шириной 4,5 модуля с классом IP20 легко монтируется на стандартную DIN‑рейку 35 мм. Материал корпуса — негорючий пластик, обеспечивающий устойчивость к воздействиям окружающей среды и долговечность системы.

Преимущества:

• Двойная защита: утечка и КЗ/перегрузка в одном корпусе;
• Электронный модуль — точное отключение по переменному току;
• Импульсная устойчивая защита до 4,5 кА;
• Характеристика C допускает работу с индуктивными нагрузками;
• Селективное отключение — снижает ложные срабатывания;
• Удобный монтаж: компактный корпус, индикация срабатывания;
• Сборка и сертификация по IEC 61009‑1 и ГОСТ, 7-летняя гарантия.

Области применения:

✅ Защита жилых помещений – включение в цепи кухни, ванных комнат, гаражей и других зон с повышенным риском контакта с токоведущими частями.

✅ Офисные и коммерческие электросети – обеспечивает защиту электроники, ИБП, принтеров и другого оборудования от утечек и аварийных токов.

✅ Лёгкая промышленность и мастерские – идеален для линий с индуктивными нагрузками (электродвигатели, компрессоры, вентиляционные установки).

✅ Стабильность энергосети – исключает ложные срабатывания при выбросах напряжения, обеспечивая бесперебойную работу оборудования и снижение риска простоев.

Техническая спецификация

Преимущества

Углубления на корпусе для охлаждения аппарата

Современная электронная плата с повышенной защитой от импульсных помех

Повышенная жесткость корпуса

Корпус из не поддерживающей горение пластмассы

Наличие кнопки возврата для индикации срабатывания от тока утечки

Панели для пломбировки клемм

Двухпозиционный зажим на DIN-рейку

Монолитная лицевая панель

Индикаторное окно состояния контактов

Cкругленные клеммы с насечками для надежного соединения с проводниками

Описание

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться пр

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).

Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.

Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Комплектация

1. Автоматический выключатель дифференциального тока серии АД-32.
2. Паспорт.

Документация

Паспорт АД-32 EKF PROxima (PDF, 1.5 МБ)
