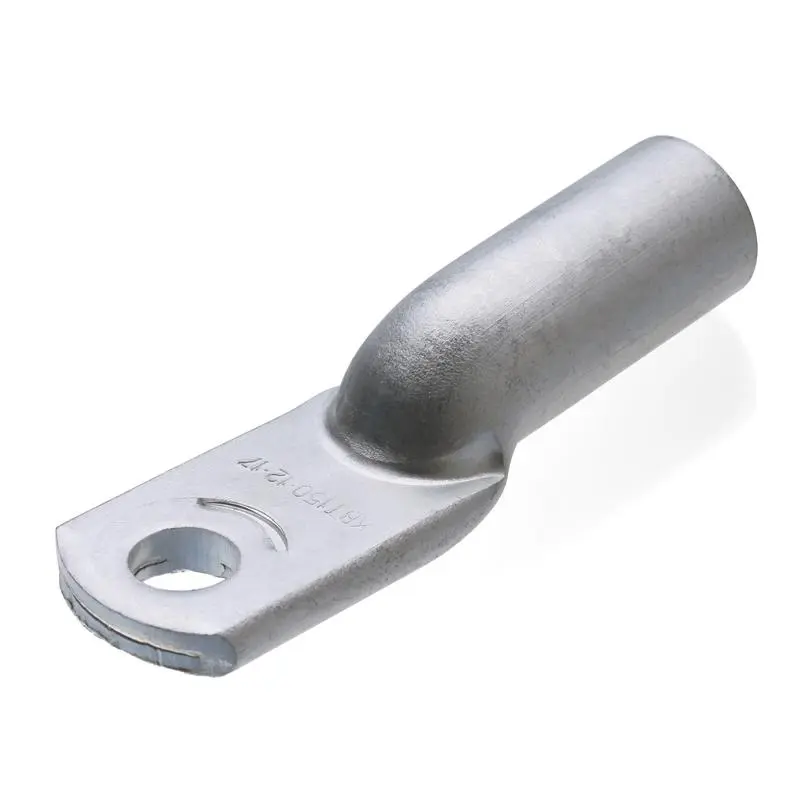

Наконечники кабельные алюминиевые под опрессовку ТА (КВТ)

ГОСТ 9581-80

• Предназначены для оконцевания опрессовкой проводов и кабелей с алюминиевыми жилами
• Материал: электротехнический алюминий марки АД1М
• Секторные жилы перед опрессовкой должны быть предварительно скруглены при помощи матриц скругления НМ-300-C (КВТ)
• После снятия изоляции с кабеля концы алюминиевых жил должны быть зачищены до металлического блеска с использованием кордощетки К-50 (КВТ) или наждачной бумаги, после чего незамедлительно на концы жил следует нанести кварце-вазелиновую пасту или проводящую контактную пасту «КВТ».
  Трубчатую часть наконечников также следует заполнить кварце-вазелиновой пастой или проводящей пастой «КВТ», затем вставить жилы в наконечники до упора и произвести опрессовку

Эксплуатационно-гарантийные сроки

• Гарантийный срок хранения 5  лет
• Гарантийный срок эксплуатации 5  лет
• Срок службы 25  лет

Основные характеристики

Основные характеристики

Наименование	Сечение (мм²)	Винт	Размеры (мм)
			D	B	L	d	d1
ТА 10-8-4.5 (КВТ)	10	М 8	8.4	16.5	54.0	8.5	4.5
ТА 16-8-5.4 (КВТ)	16	М 8	8.4	16.5	59.0	10.0	5.4
ТА 25-8-7 (КВТ)	25	М 8	8.4	18.0	62.0	12.0	7.0
ТА 35-10-8 (КВТ)	35	М 10	10.5	20.0	68.0	14.0	8.0
ТА 50-10-9 (КВТ)	50	М 10	10.5	23.0	75.0	16.0	9.0
ТА 70-10-12 (КВТ)	70	М 10	10.5	25.0	86.0	18.0	12.0
ТА 95-12-13 (КВТ)	95	М 12	13.0	28.0	89.0	20.0	13.0
ТА 120-12-14 (КВТ)	120	М 12	13.0	33.0	96.0	22.0	14.0
ТА 150-12-17 (КВТ)	150	М 12	13.0	34.0	107.0	24.0	17.0
ТА 185-16-19 (КВТ)	185	М 16	17.0	36.0	116.0	26.0	19.0
ТА 240-20-20 (КВТ)	240	М 20	21.0	40.0	126.0	28.0	20.0
ТА 300-20-24 (КВТ)	300	М 20	21.0	48.0	145.0	32.0	24.0

Какая принципиальная разница между наконечниками по стандартам ГОСТ и DIN?

• Помимо очевидной разницы в стране происхождения стандарта, медные наконечники по DIN отличаются от медных наконечников по ГОСТ по следующим параметрам: – У наконечников по DIN более длинный хвостовик. – Внутренний диаметр хвостовика наконечников DIN рассчитан по 2-3-му классу гибкости, в ГОСТ — по 6-му. То есть внутренний диаметр наконечников по ГОСТ больше, чем у наконечников по DIN. – Есть различие в толщине трубы, из которой изготавливаются наконечники. У медных наконечников по ГОСТ, на мелких сечениях, труба толще, чем у наконечников по DIN, на крупных – тоньше. В целом, на наш взгляд, толщина стенок более продумана и правильно распределена по размерам в стандарте DIN 46235. – Наличие маркировочных рисок, указывающих на месторасположение и количество опрессовок на хвостовике наконечников по DIN. – Размеры лопатки у наконечников по ГОСТ унифицированы и не зависят от диаметра крепежного отверстия. В наконечниках по DIN длина лопатки зависит от величины крепежного отверстия под болт. Она такая, какая необходима: ни больше ни меньше.

Как правильно опрессовывать алюминиевые наконечники и гильзы?

• Оконцевание и соединение алюминиевых кабелей имеет свои особенности и специфику. При контакте с атмосферой, на поверхности алюминия достаточно быстро образуется окисловый слой. Весь процесс занимает всего несколько минут. Проблема в том, что в отличие от меди, алюминиевый окисловый слой является плохо проводящим. Поэтому, сразу после снятия изоляции с кабеля, жила должна быть зачищена кордощеткой до металлического блеска и смазана кварце-вазелиновой пастой. Если жила секторная (треугольная в сечении), то перед опрессовкой ее необходимо скруглить при помощи матриц НМ-300-С «КВТ». Внутренняя поверхность гильзы или хвоствика наконечника также должна быть смазана кварце-вазилиновой пастой. Все инструменты и матрицы должны быть подготовлены заранее, и опрессовка должна быть проведена незамедлительно.
